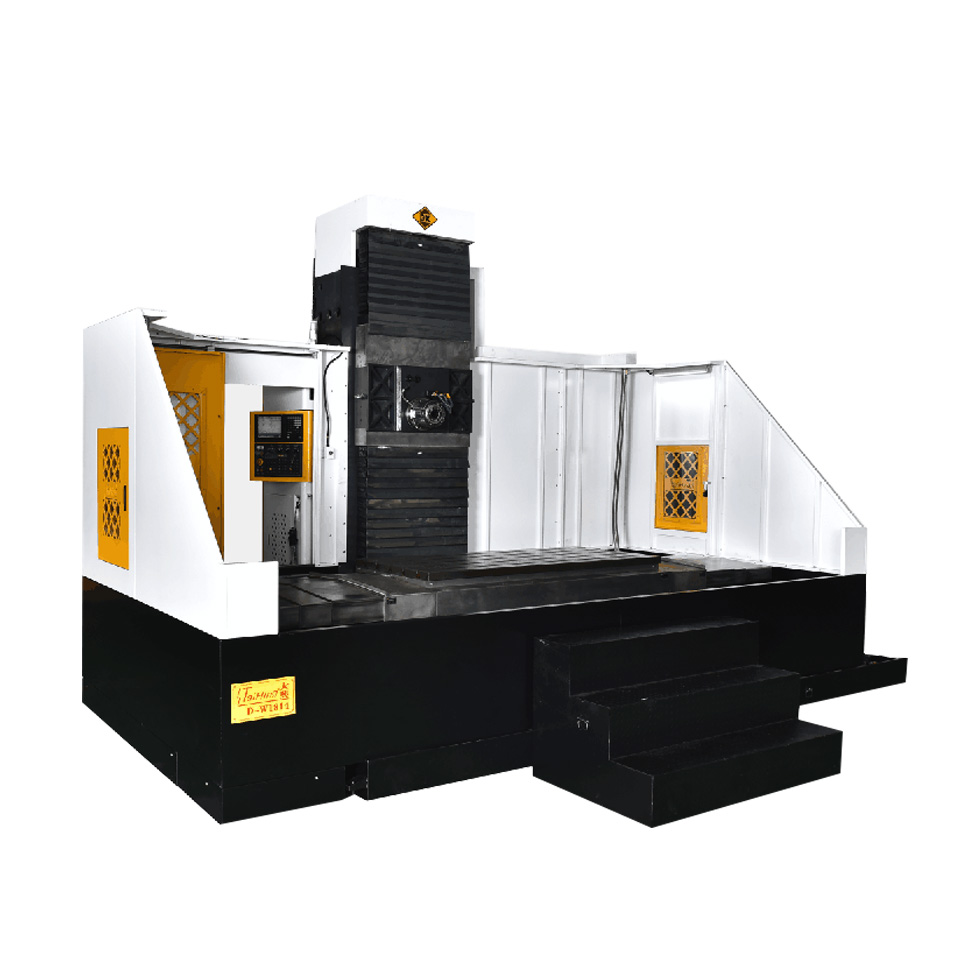

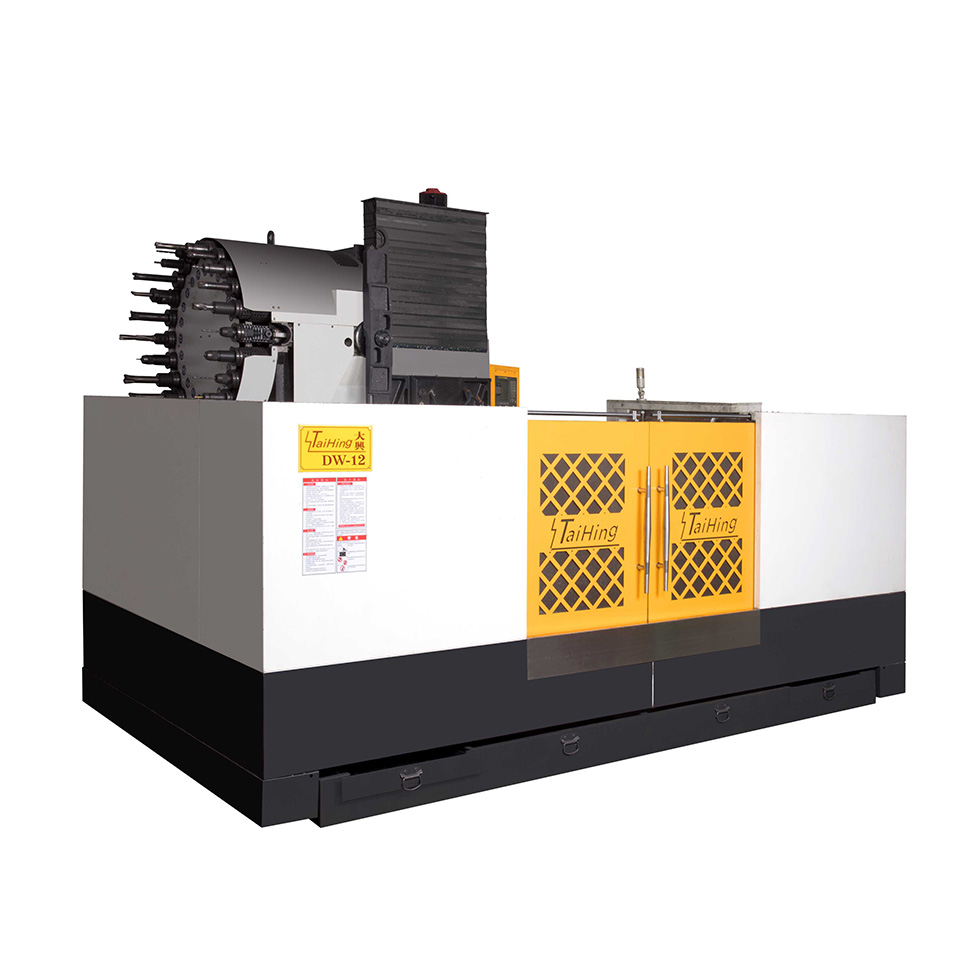

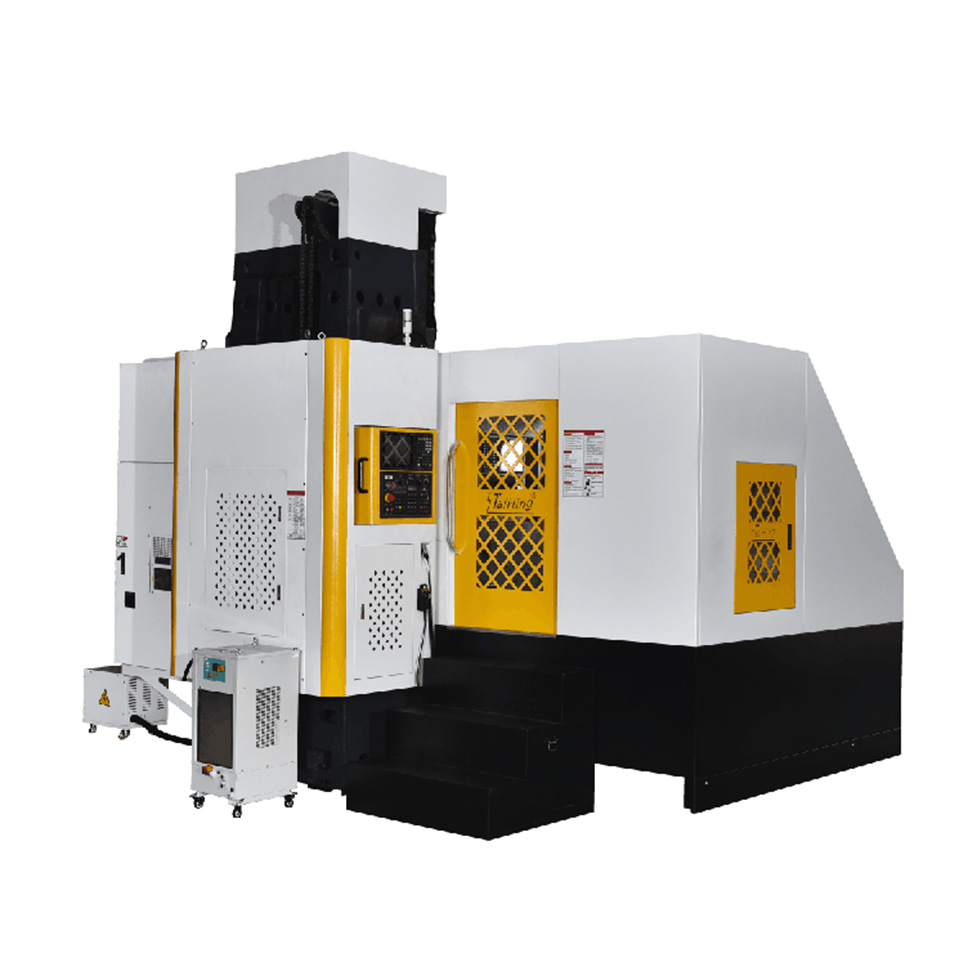

機械特點 Characteristics ※卧式加工中心具有結構剛性高，性能穩定，市場性價比好，是廣大用户購買卧式加工中心的首選產品。 ※其座底焉倒T字型結構，具有結構剛性高并采用滑動導軌支撑，龍門型立柱，高剛性鞍座，强壯的主軸頭部體現出機床的高剛性，强能力。 ※主軸傳動系統有伺服電機經過同步帶直接傳入高精密主軸，具有傳遞效率高，噪音低，振動小等特點，使主軸的輸出功率恒定，提高了加工效率。主軸是切削加工的關鍵部件，本機床根據機床結構特性設計主軸。并委托辜灣專業生產廠家生產，保證了主軸高剛性、高轉速和高精度。 ※防撞設計，當過行程發生時，可避免螺母座，與電機座及軸承座直接碰撞，確保機床异常對機械以及機床精度的破壞
15989519333 (许先生)
在线咨询 留言咨询主要规格及技术参数
|
主要技术参数 |
||||
|
机械规格 |
名称 |
规格 |
单位 |
|
|
行程 |
X轴行程 |
3000 |
mm |
|
|
Y轴行程 |
1500 |
mm |
||
|
Z轴行程 |
1000 |
mm |
||
|
主轴鼻端至工作台中心距离 |
370-1370 |
mm |
||
|
主轴中心至工作台面距离 |
300-1800 |
mm |
||
|
工作台 |
工作台尺寸 |
3200×1200 |
mm |
|
|
[敏感词]荷重 |
65000 |
kg |
||
|
T型槽（槽数-尺寸-间距） |
7-22-170 |
mm |
||
|
主轴 |
主轴转速 |
6000 |
rpm |
|
|
主轴刀柄形式 |
BT-50 |
|||
|
主轴直径 |
Ø190 |
mm |
||
|
传动方式 |
皮带式 |
|||
|
进给速度 |
快移速度X/Y/Z |
10 / 12/ 12 |
m/min |
|
|
切削进给速度 |
1~8000 |
mm/min |
||
|
机器精度 |
X/Y/Z 轴定位精度 |
±0.005/300 |
mm |
|
|
X/Y/Z 轴重复精度 |
±0.003 |
mm |
||
|
马达 |
主轴马达 |
15 |
KW |
|
|
X 、Y、Z轴驱动马达 |
6.0/6.0/6.0 |
KW |
||
|
油泵 |
DY-YBM-1100 |
1100W |
||
|
刀库(选配) |
刀库容量 |
24 |
支 |
|
|
自动换刀型式 |
圆盘刀臂式 |
|||
|
刀柄规格 |
BT-50 |
|||
|
刀柄拉钉 |
45 |
度 |
||
|
[敏感词]刀具长度 |
400 |
mm |
||
|
[敏感词]刀具直径 |
满 刀 |
Ø110 |
mm |
|
|
邻空刀 |
Ø200 |
mm |
||
|
[敏感词]刀具重量 |
18 |
kg |
||
|
换刀时间 |
2-5 |
sec |
||
|
占地空间 |
机械高度 |
3500 |
mm |
|
|
占地空间（长 × 宽） |
6000*7800 |
mm |
||
|
机械重量 |
21000 |
kg |
||
|
电气总容量 |
50 |
KVA |
||
|
气压需求 |
0.5 ~ 0.8 |
MPa |
||

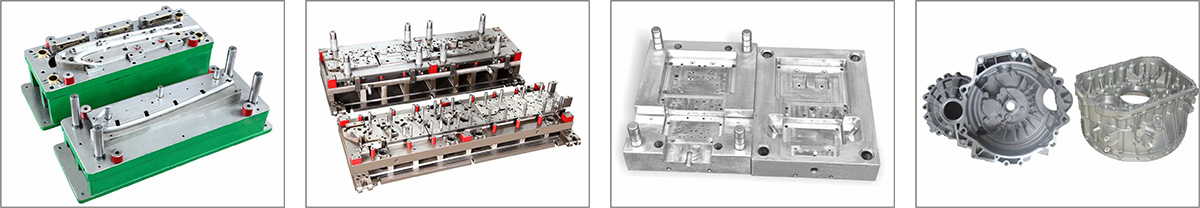

加工应用 Processing application
+ 模具開料、模架、腔體、電機殼
高效 / 可靠 High Efficient And Reliabl E
※快速移動X Y、Z:30/30/30m/min(HPC650)三軸標配冷却機構，結構簡單，免維護
※ATC换刀時間: 2.5S(刀對刀)伺服刀庫具有刀具待刀位置，通過凸輪式機械手實現快速换刀，識别20kg以上的重型刀具，刀具更换變得穩定、可靠。
※高速APC交换時間10S,框架提升式結構，電機驅動實現工作壺回轉式交换，快速，可靠。
