主要规格及技术参数
|
主要技术参数 |
|||
|
机械规格 |
名称 |
规格 |
单位 |
|
行程 |
X轴行程 |
600 |
mm |
|
Y轴行程 |
400 |
mm |
|
|
Z轴行程 |
300 |
mm |
|
|
主轴鼻端至工作台面距离 |
170-470 |
mm |
|
|
主轴中心至立柱滑轨面距离 |
425 |
mm |
|
|
工作台 |
工作台尺寸 |
700×420 |
mm |
|
[敏感词]荷重 |
300 |
kg |
|
|
T型槽（槽数-尺寸-间距） |
3-18-120 |
mm |
|
|
主轴 |
主轴转速 |
20000/24000 |
rpm |
|
主轴刀柄形式 |
BT-30 |
||
|
主轴直径 |
Φ100 |
mm |
|
|
进给速度 |
快移速度X/Y/Z |
60 / 60 / 60 |
m/min |
|
切削进给速度 |
1~8000 |
mm/min |
|
|
机器精度 |
X/Y/Z 轴定位精度 |
±0.005/300 |
mm |
|
X/Y/Z 轴重复精度 |
±0.003 |
mm |
|
|
马达 |
主轴马达 |
5.5 |
KW |
|
X 、Y、Z轴驱动马达 |
1.5/1.5/ 3 |
KW |
|
|
油泵 |
DY-YBM-750 |
750W |
|
|
刀库 |
刀库容量 |
16/21 |
支 |
|
自动换刀型式 |
夹臂式 |
||
|
刀柄规格 |
BT-30 |
||
|
刀柄拉钉 |
45 |
度 |
|
|
[敏感词]刀具长度 |
250 |
mm |
|
|
[敏感词]刀具重量 |
5 |
kg |
|
|
换刀时间 |
1.5 |
sec |
|
|
占地空间 |
机械高度 |
2450 |
mm |
|
占地空间（长 × 宽） |
2300*1900 |
mm |
|
|
机械重量 |
3200 |
kg |
|
|
电气总容量 |
15 |
KVA |
|
|
气压需求 |
0.5 ~ 0.8 |
MPa |
|
零件量产加工[敏感词]利器

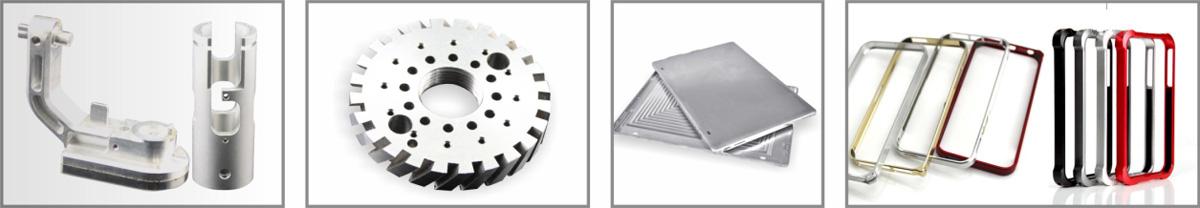

加工应用 Processing application
+精密零件、光電、手機、3C產品
高刚性主体结构 High rigidity major structure
所有鑄件皆采用米漢納鑄鐵高張力鑄件材質，吸震力强，耐磨力性佳，并經應力消除與時效處理，確保機熹能長期保持[敏感词]精度。
